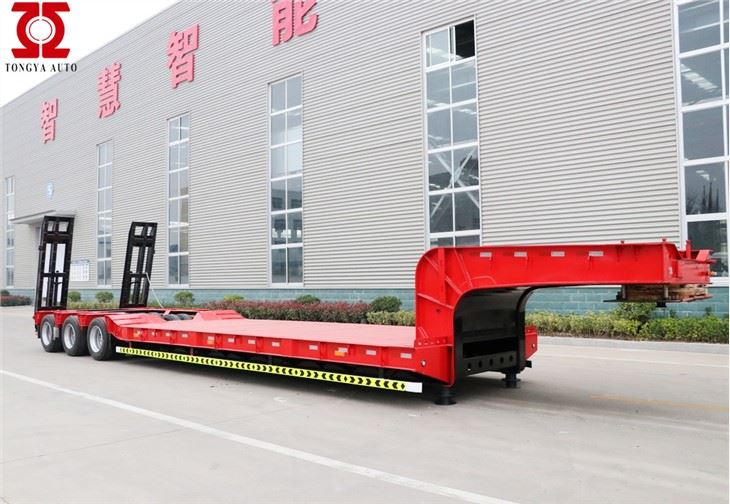

굴삭기용 트레일러

적재 능력

55 T

총 무게

71.5 T

치수:

외부 치수

14000*3000*2950mm
(최종 치수는 최종 설계 도면에 따라 다름)

액자:

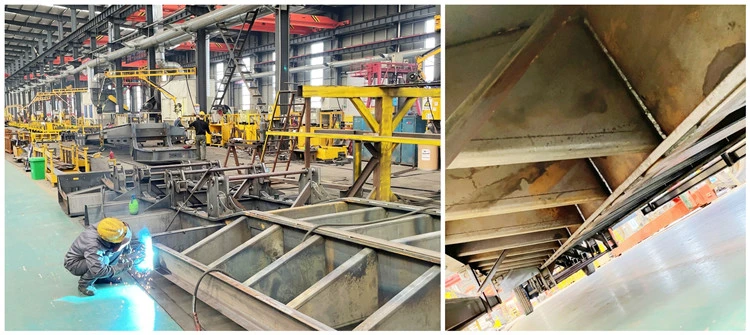

설계/용접 기술

중부하 작업 및 추가 내구성 설계;
자동 Submerged-Arc 공정에 의한 용접.

주광선

고강도 Q345B 강철을 선택하고,
520mm 깊이 용접된 I-섹션 메인 빔
상단 플랜지 두께 20mm, 너비 140mm;
하단 플랜지 두께 20mm, 너비 140mm.
중간 플랜지 두께 12mm;

크로스 빔

헤비 듀티 스페셜 U 스틸

사이드 빔

250mm 높이 I 빔

바닥

5mm 두께 체커 플레이트

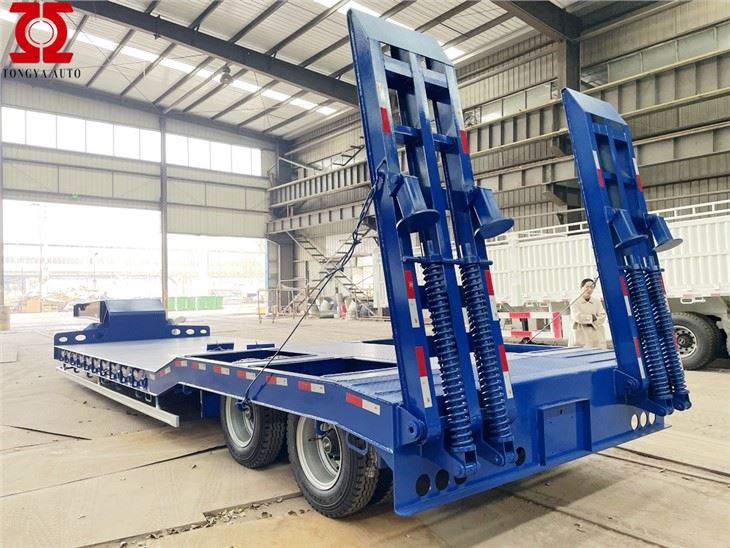

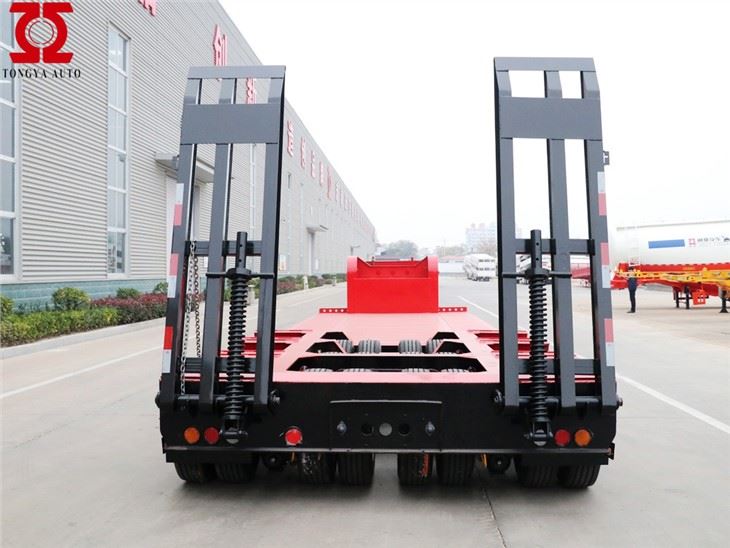

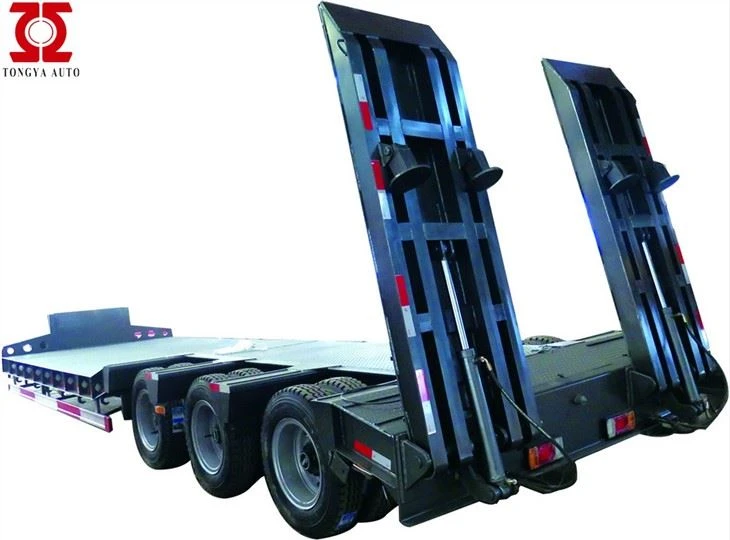

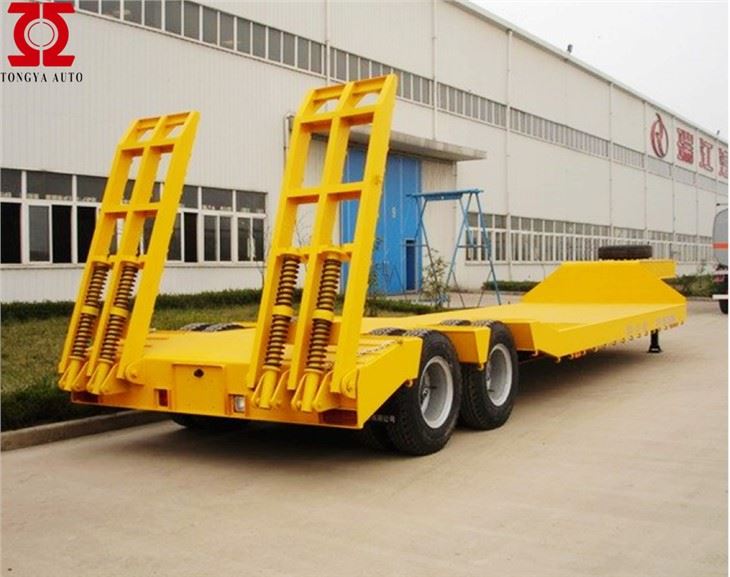

후방 사다리(경로)

두 조각 스프링 스틸 사다리, (Q345B 스틸)

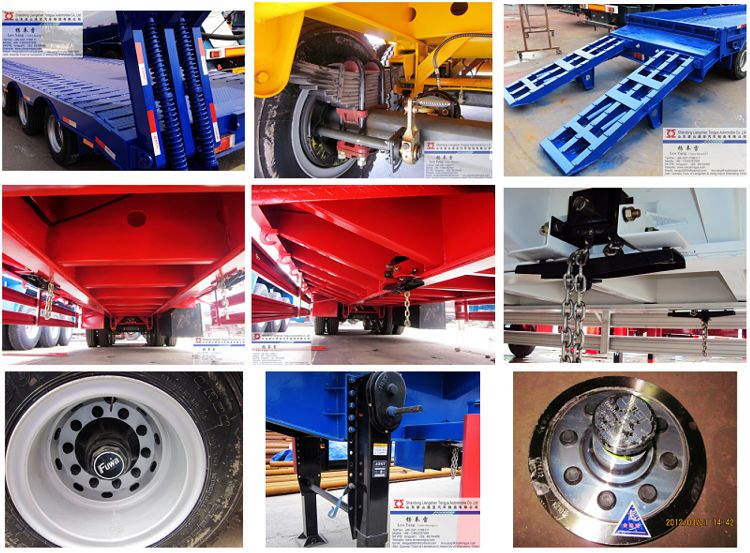

OEM 부품:

차축

3 * 13T 용량, FUWA 브랜드 (중국 최고의 브랜드)

킹 핀

2.00''/3.5''볼팅 킹 핀, JOST 브랜드

보류

이퀄라이저가 있는 헤비 듀티 언더마운트 서스펜션,
아메리칸 디자인(고강도 타입)

스틸 스프링

판스프링 10개, 두께 13mm, 폭 90mm

착륙 다리

JOST 브랜드, 샌드 슈가 있는 수동 작동 착륙 다리

타이어 사양

8.25R20, 삼각형 브랜드 (중국 유명 브랜드)

가장자리

6.5(중국 유명 브랜드)

바퀴의 수

13개(스페어휠 1개 포함)

브레이크 시스템

WABCO 릴레이 밸브;
4개의 이중 및 2개의 단일 브레이크 챔버;
ISO 표준 구리 공기 커넥터 2개.

ABS 시스템

없음(자유롭게 선택할 수 있음, 450 USD/세트)

전기 같은:

24V 7-핀 ISO 1185 소켓 1개; LED 조명

　
　
　
여러 가지 잡다한:

페인트 등

클라이언트가 조언한 색상

마킹

기준

사이드 가드

기준

스페어 타이어 캐리어

헤비 듀티 스페어 휠 캐리어 2세트

도구 상자

원피스(1. 0*0. 5*0. 5m), 거위 목 아래
(타이어 스패너 1개, 거전 슬리브 1개, 크랭킹 바 1개 포함)

참고: 언급되지 않은 모든 세부 사항은 고객과의 최종 확인으로 설계됩니다.
